Адаптер для потолочных решеток РЭД-КСД

Адаптер для решетки РЭД-КСД

Описание:

Вентиляционный адаптер под решетку потолочную с врезкой определенного диаметра для гибких и металлических воздуховодов.
Врезку под воздуховоды, для данной камеры статического давления, возможно разместить сверху либо сбоку. Экономнее заказывать адаптер с врезкой сверху, т.к. при такой компоновке, высоту адаптера достаточно сделать 100 мм., а это меньший расход материала по сравнению с боковой врезкой, т. к. при боковой врезке высота адаптера должна превышать диаметр врезки как минимум на 50 мм.

Конструкция

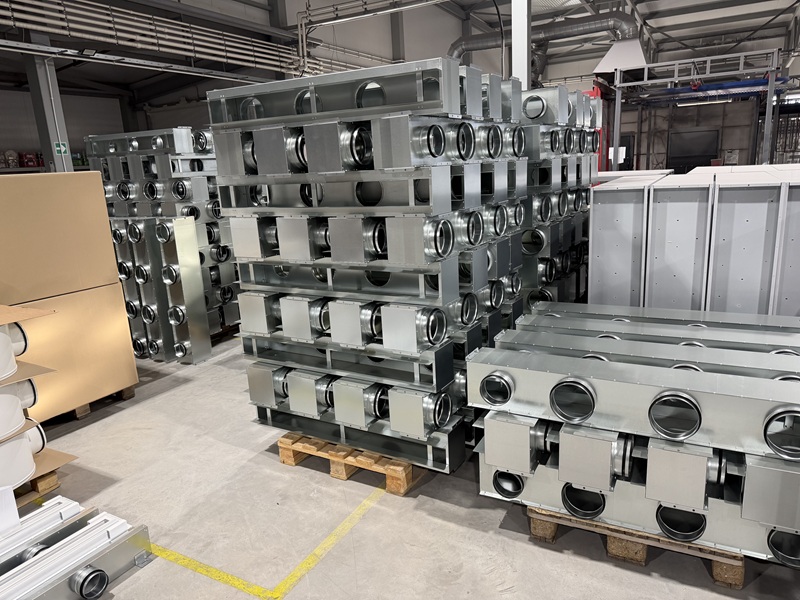

Адаптеры изготавливаются из оцинкованной стали толщиной 0.7мм. Панели адаптера скреплены надежным фальцевым соединением Pittsburgh, в некоторых случаях контактной точечной сваркой. Могут быть глухими, а также с одной или несколькими врезками.

Покрытие

Поставляется без покрытия, но возможно порошковая покраска в любой цвет по шкале RAL.

Размер

Адаптеры изготавливаются определенных стандартных и нестандартных размеров. Стандартные размеры - 460х460 мм., 310х310 мм., 160х160 мм. - высота и врезка может быть любых размеров. Так же возможно изготовить любой другой размер.

Монтаж

Монтаж к воздуховоду осуществляется с помощью хомутов и алюминиевого скотча, а к решетке с помощью саморезов. При этом крепления остаются скрытыми т.к. у решетки РЭД-4ПР есть съемная часть, сняв которую, можно, обладая необходимыми навыками, без труда закрепить потолочный диффузор к адаптеру, а затем установить обратно съемной чать решетки.

Способы монтажа
Выберите желаемые параметры:
мм
мм
мм
мм
шт.
Цена: 0 руб.
>
При осуществлении заказа нужно указывать размер строительного проема (ширина х высота) или же размер габаритный (ширина х высота) , т.е. размер от края до края изделия.
