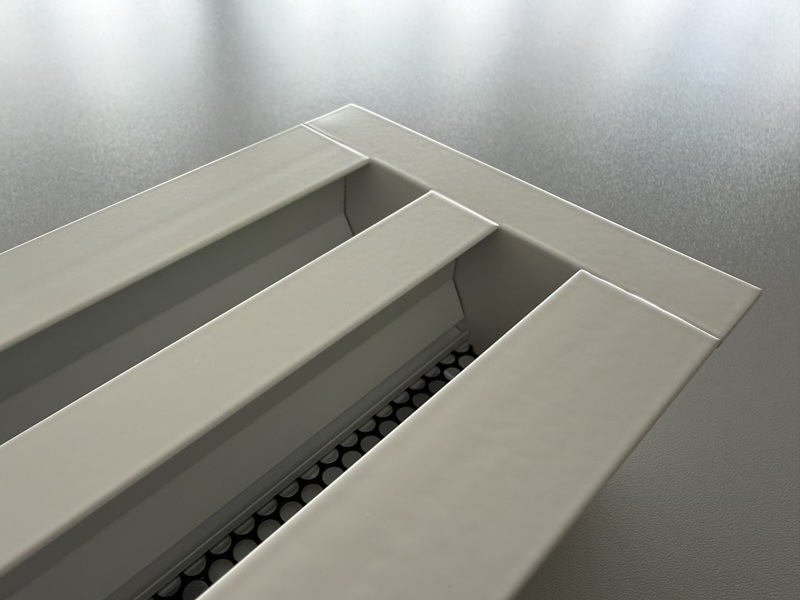

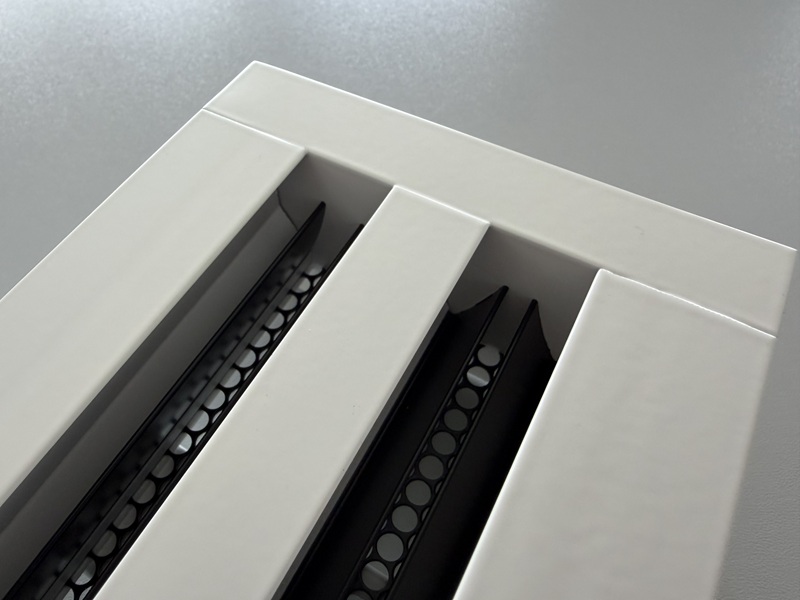

Щелевой диффузор TSD
Описание:
Являются уникальной моделью, которое вмещает в себя 3 вида фланца с одинаковыми характеристиками! Является аналогом Trox . Рекомендуемый размер одной секции 2000 мм, но возможно изготовление длиной до 3 м.
Комплектуется камерой статического давления с шумопоглащающим материалом, регулировочным клапаном и удобным узлом крепления. Возможно изготовления с анодированным покрытием.

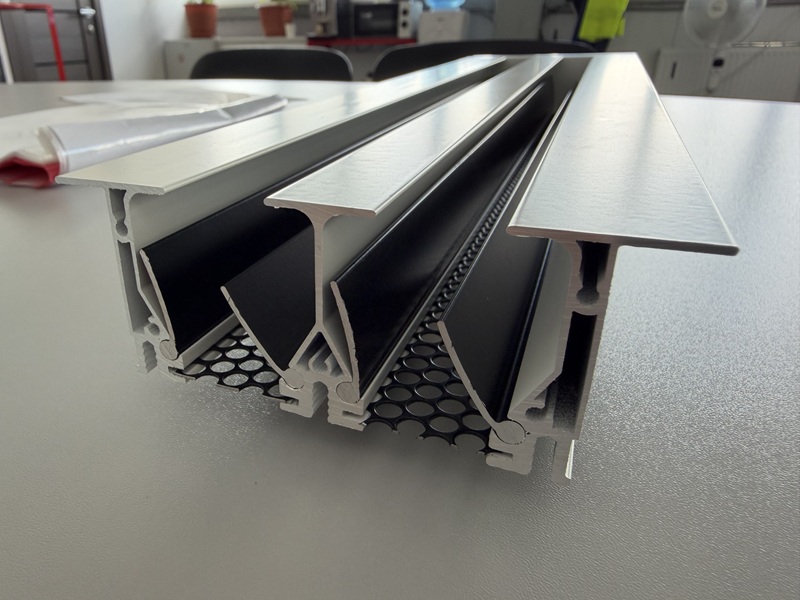

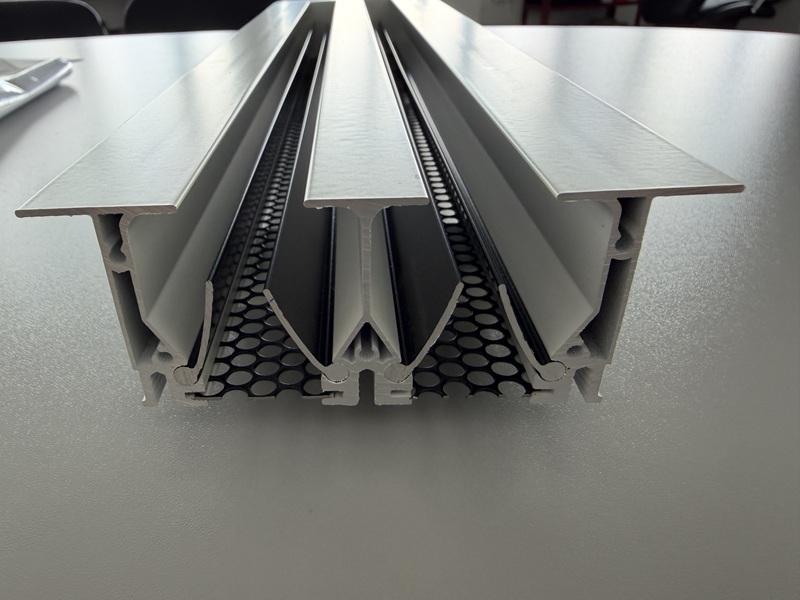

Усиленный профиль и уникальная технология производства, позволяет добиться высокой точности в линиях при стыковке нескольких диффузоров в одну непрерывную линию. Возможно исполнение с шириной щели 15 и 20 мм.
Такие изделия придадут визуальную привлекательность воздуховодным выходам в зданиях практически любого назначения, в приточно-вытяжных вентсистемах, а также при кондиционировании, отоплении. Комплектуется камерой статического давления с шумопоглащающим материалом, регулировочным клапаном и удобным узлом крепления. Возможно изготовления с анодированным покрытием.
Усиленный профиль и уникальная технология производства, позволяет добиться высокой точности в линиях при стыковке нескольких диффузоров в одну непрерывную линию. Возможно исполнение с шириной щели 15 и 20 мм.
Аналогичная модель "под шпаклевку" РЭД-TSD-ЛУК
Конструкция
РЭД-TSD-FL - применяется для поверхностного монтажа с видимым удлиненным фланцем шириной 27 мм.
РЭД-TSD-NF- применяется для скрытого монтажа с видимым укороченным фланцем шириной 20 мм.
РЭД-TSD-ЛУК- применяется для скрытого монтажа с штукатурным покрытием. Специальный рифленый и перфорированный фланец обеспечивает максимальную адгезию. Полка 8.5 мм предназначена для предотвращения размокания и дальнейшего разрушения тонких слоев штукатурки в местах скопления конденсата. Покрывается краской вместе с прилегающей поверхностью в момент отделочных работ.
Возможно исполнение с шириной щели 15 и 20 мм.
РЭД-TSD-NF- применяется для скрытого монтажа с видимым укороченным фланцем шириной 20 мм.
РЭД-TSD-ЛУК- применяется для скрытого монтажа с штукатурным покрытием. Специальный рифленый и перфорированный фланец обеспечивает максимальную адгезию. Полка 8.5 мм предназначена для предотвращения размокания и дальнейшего разрушения тонких слоев штукатурки в местах скопления конденсата. Покрывается краской вместе с прилегающей поверхностью в момент отделочных работ.
Возможно исполнение с шириной щели 15 и 20 мм.
Покрытие
Покраска осуществляется порошковым методом в заводских условиях, в цвета по международной шкале RAL. Стандартный цвет - белый. Возможна поставка с анодированным покрытием в том числе внутренних регулировочных лопаток.
Размер
Минимальные рекомендуемые размеры 300 мм Максимальные рекомендуемые размеры 2000 мм Возможно изготовление бо́льших размеров. За подробностями обращайтесь к менеджерам.
Монтаж

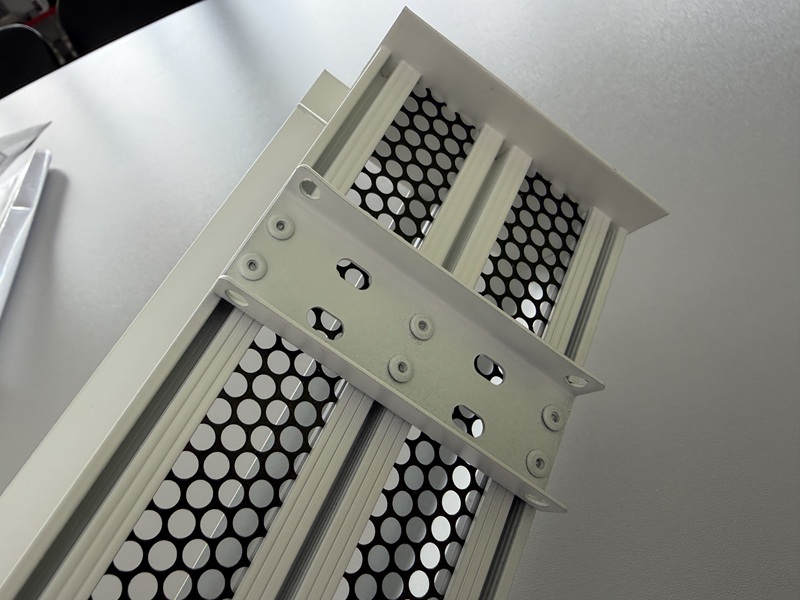

Важно осуществлять правильный монтаж! Лучший способ - монтаж в комплекте с специальным вентиляционным адаптером, который может комплектоваться регулировочным клапаном и шумоподавляющей панелью.
