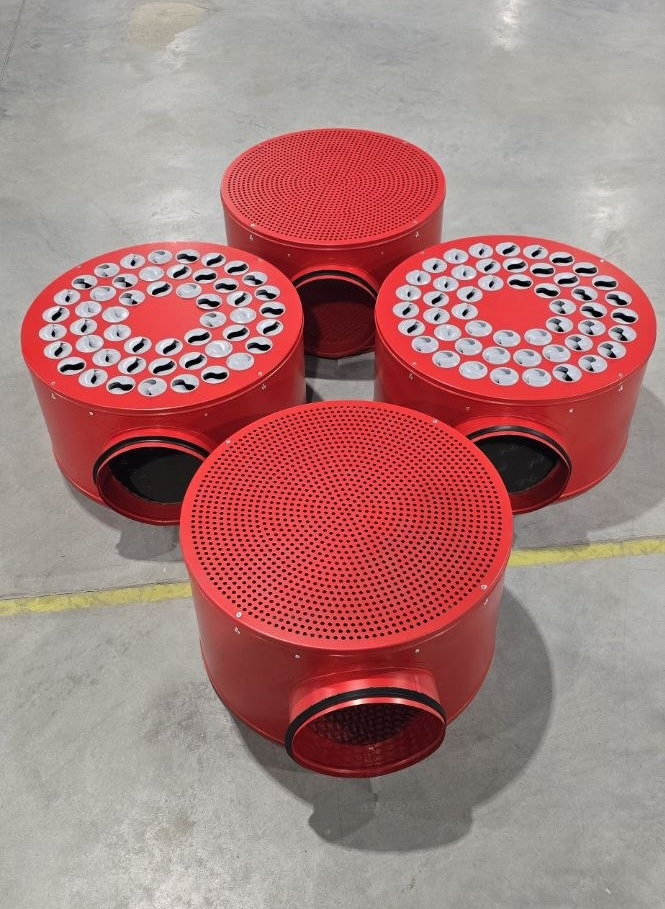

Приточно-вытяжной диффузор для открытого монтажа Systemair CAP
Описание:
Турбулизирующий воздухораспределитель РЭД-CAP это много осевой диффузор с приточной камерой, в основном предназначенный для подачи воздуха в системах комфортной вентиляции офисов, магазинов, медицинских кабинетов, школьных классов и т.д., устанавливаемый в открытом пространстве под потолком.Универсальная возможность регулировки режимов выпуска воздуха • Отличная индукция и перемешивание воздуха даже при небольших объемах воздушного потока, для вентиляции • Высокая пропускная способность воздушного потока при низком уровне шума и умеренном перепаде давления
Конструкция
Корпус изготовлен из оцинкованной стали, состоит из камеры статического давления с герметичным соединением врезки с резиновым уплотнением и панели с полимерными соплами. Сопла могут поворачиваться на 360 ° в плоскости диффузорной панели. Правильная регулировка направления отдельных сопел приводит к в желаемому режиму выпуска воздуха. Соединительный патрубок оснащен заслонкой регулировк
Покрытие
Полимерное порошковое покрытие в любой цвет.
Размер
Стандартные размеры:
315
400
450
595
625
Возможно изготовление других диаметров.
Монтаж
Способ монтажа подробно описан в техническом каталоге.
