Адаптер с шумоподавлением для щелевого диффузора
Описание:
Полностью выполнен из высококачественной оцинкованной стали специально для диффузора РЭД-КСД-ЛУК-MONOри вида адаптеров:

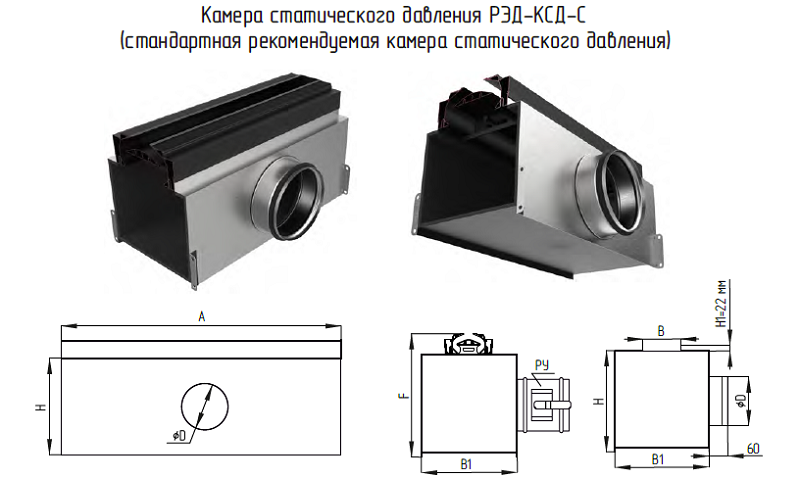

- РЭД-КСД-С-ЛУК-MONO- - стандартное исполнение рекомендуемое
- РЭД-КСД-У-ЛУК-MONO - уменьшенные, для низкого межпотолочного пространства производителем
- РЭД-КСД-И-ЛУК-MONO - по индивидуальным чертежам заказчика

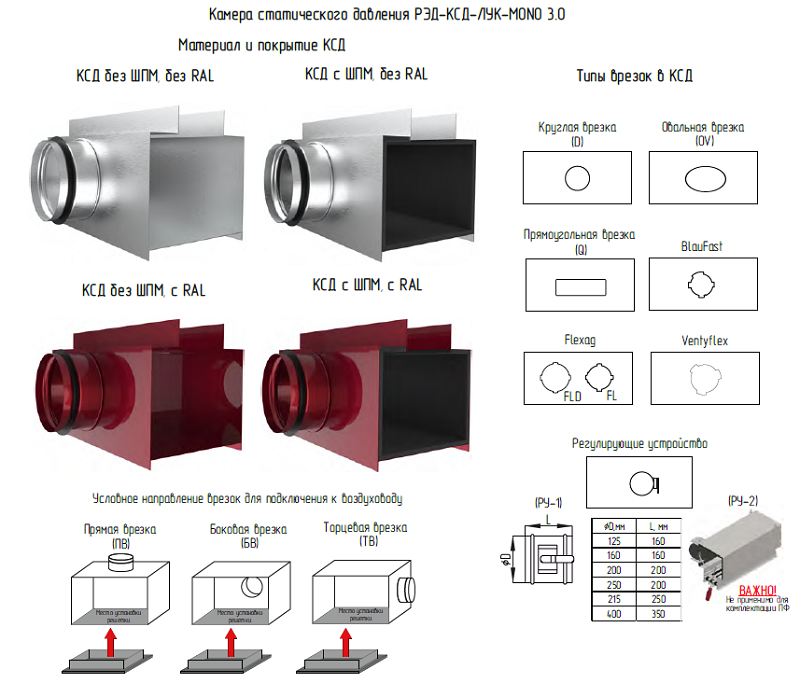

Конструкция
Представляет собой короб из оцинкованной стали 0.7 мм. с врезкой стандартных и нестандартных вентиляционных диаметров и элементов, выполняющие роль ребер жесткости и присоединительных площадок.
- Регулирующее устройство РУ1 - стандартный встроенный дроссель клапан с пластиковым ручным регулирующим механизмом
- Регулирующее устройство РУ2- механизм, позволяющий регулировать количество воздуха через внутреннюю часть адптера.
- Комплектация "с ШМП" - качественный тепло-шумоподавляющий материал установленный с внутренней части адаптера. Устраняет какое либо "дребезжание", а так же дает темный матовый цвет внутренней видимой части КСД.
- При выборе комплектации "НС", адаптер изготавливается из нержавеющей стали
- При выборе комплектации "RAL" адаптер красится порошковой краской. Рекомендуется если планируется открытый монтаж.
Покрытие
По умолчанию поставляется с оцинковочным покрытием, по запросу возможна покраска в любой цвет по шкале РАЛ.
Размер
Минимальные рекомендуемые размеры L200 мм
Максимальные рекомендуемые размеры L2000 мм
Возможно изготовление бо́льших размеров делением на сегменты. За подробностями обращайтесь к менеджерам.
Монтаж
Монтаж к воздуховоду осуществляется с помощью хомутов и алюминиевого скотча, а к решетке с помощью саморезов. При этом крепления остаются скрытыми.
