Щелевой диффузор скрытого монтажа с перфорацией
Описание:

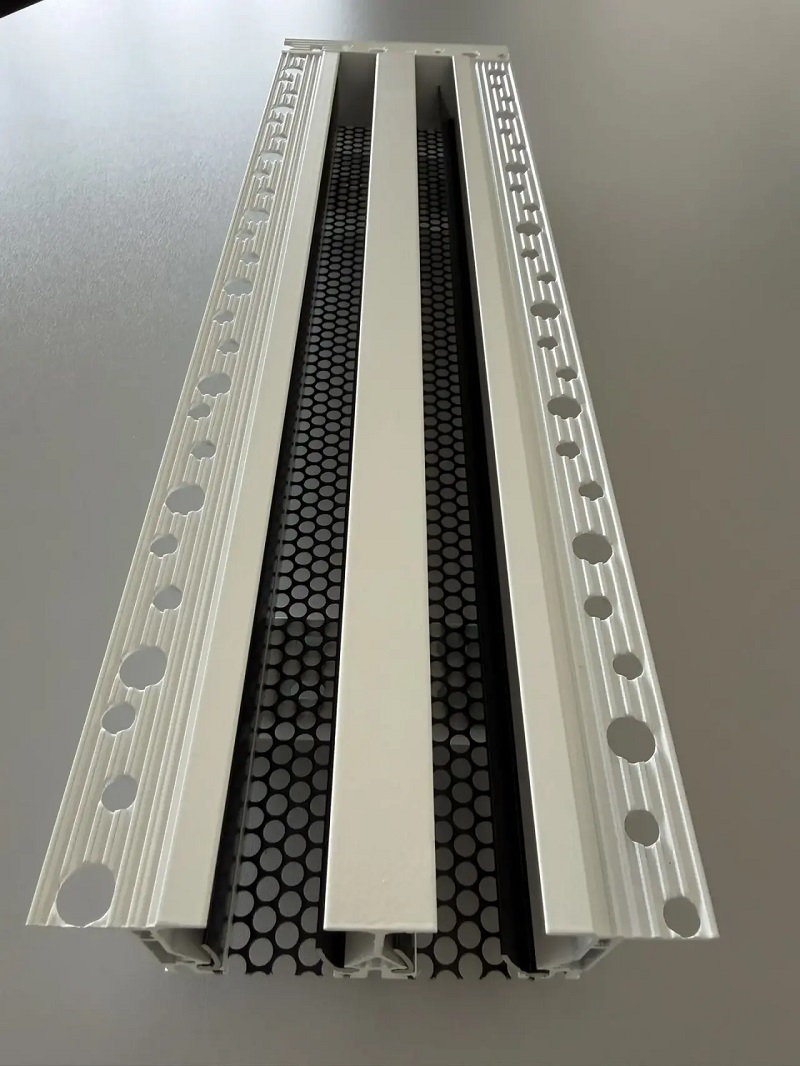

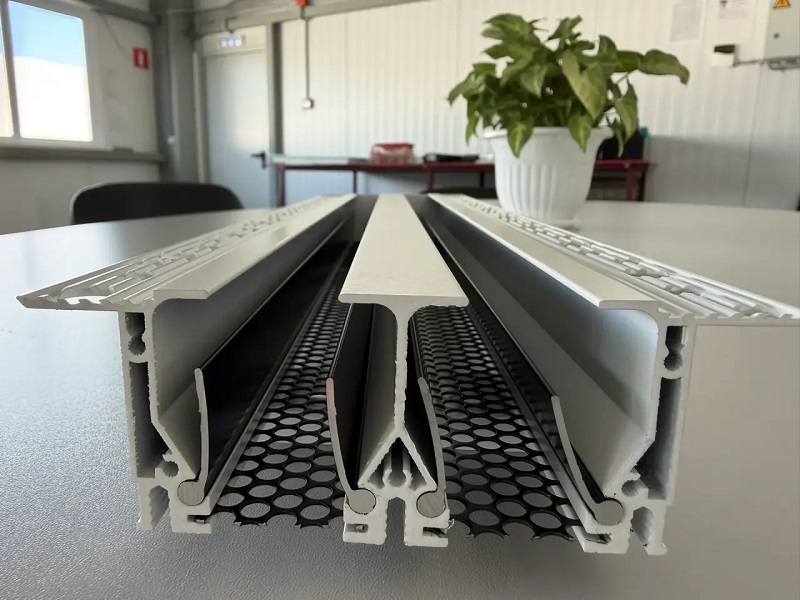

Щелевая решетка вентиляционная (щелевой диффузор) РЭД-TSD-ЛУК модифицированная, отличается наличием стальной перфорации на задней части решетки и возможностью скрытого монтажа под шпаклевку. Перфорация покрыта порошковой краской в черный матовый цвет. Интересный дизайн и возможность применения как декоративного перекрытия в системе вентиляции и кондиционирования, как вытяжной диффузор.Усиленный профиль и уникальная технология производства, позволяет добиться высокой точности в линиях при стыковке нескольких диффузоров в одну непрерывную линию. Возможно исполнение с шириной щели 15 и 20 мм.
Модель с возможностью регулировки направления и объема поступающего воздуха с фланцем РЭД-TSD
Конструкция
РЭД-TSD-FL - применяется для поверхностного монтажа с видимым удлиненным фланцем шириной 27 мм.
РЭД-TSD-NF- применяется для скрытого монтажа с видимым укороченным фланцем шириной 20 мм.

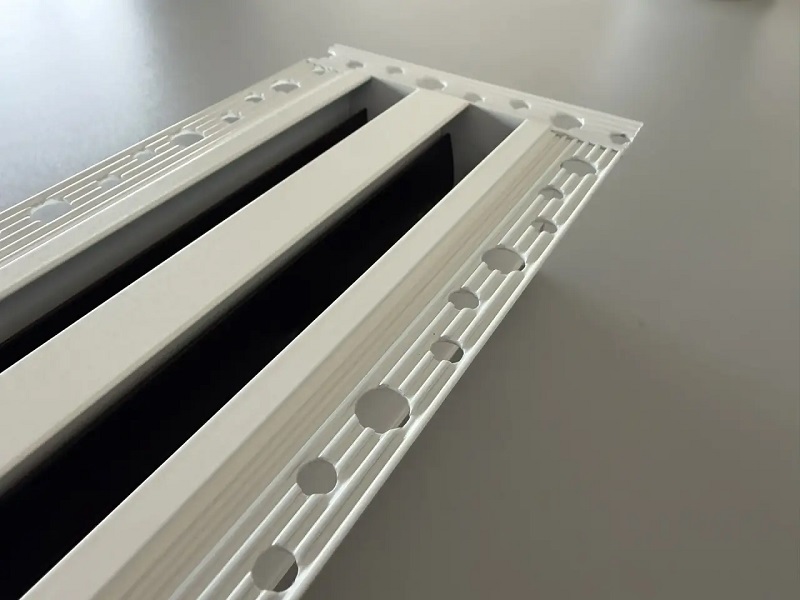

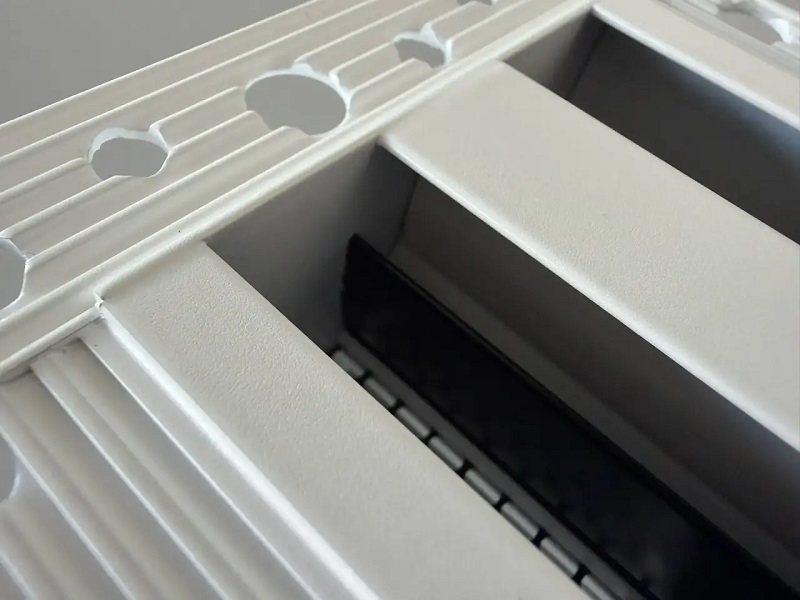

РЭД-TSD-ЛУК- применяется для скрытого монтажа с штукатурным покрытием. Специальный рифленый и перфорированный фланец обеспечивает максимальную адгезию. Полка 8.5 мм предназначена для предотвращения размокания и дальнейшего разрушения тонких слоев штукатурки в местах скопления конденсата. Покрывается краской вместе с прилегающей поверхностью в момент отделочных работ.
Возможно исполнение с шириной щели 15 и 20 мм.
РЭД-TSD-NF- применяется для скрытого монтажа с видимым укороченным фланцем шириной 20 мм.
РЭД-TSD-ЛУК- применяется для скрытого монтажа с штукатурным покрытием. Специальный рифленый и перфорированный фланец обеспечивает максимальную адгезию. Полка 8.5 мм предназначена для предотвращения размокания и дальнейшего разрушения тонких слоев штукатурки в местах скопления конденсата. Покрывается краской вместе с прилегающей поверхностью в момент отделочных работ.
Возможно исполнение с шириной щели 15 и 20 мм.
Покрытие
Покраска осуществляется порошковым методом в заводских условиях, в цвета по международной шкале RAL. Стандартный цвет - белый. Возможна поставка с анодированным покрытием в том числе внутренних регулировочных лопаток.
Размер
Минимальные рекомендуемые размеры 300 мм Максимальные рекомендуемые размеры 2000 мм Возможно изготовление бо́льших размеров. За подробностями обращайтесь к менеджерам.
Монтаж
Монтаж щелевого диффузора осуществляется с помощью специальных "плавающих" крепежных элементов, с использованием саморезов к адаптеру из оцинкованной стали.
